确保七氟丙烷气体灭火系统（装置）和悬挂式超细干粉灭火装置质量、安全、灭火可靠性及出口产品的主要措施

压力容器钢瓶上的容器阀的安全泄放装置应采用专业公司生产的安全膜片，该产品成本一般在20元左右一套，安全性能才能得以保障。而部分厂家均用自己设计、加工的安全膜片，产品成本不到2元一套，安全性能很难得到保证。

气体灭火系统中各灭火剂容器出口均应安装安全保护帽，使产品在生产、运输、装卸、安装、调试等一系列过程中，即使灭火剂钢瓶误启动，也能确保操作者的人身安全。为降低产品成本，有许多厂家，阀门出口不配备安全保护帽。

各压力容器钢瓶上的容器阀应采用HPb59-1（Y）冷拉黄铜棒锻压成型，使容器阀材质呈流线流纹组织结构，密度增大。这不但增加了抗拉强度，还增强了韧性。容器阀受撞击后不会裂。应绝不采用成本低廉的铸造不锈铁和碳钢材料的瓶头阀。

消防阀门是气体灭火系统产品比较核心、比较关键部件，关系到产品安全性和密封性两大关键功能和性能，建议选用质量可靠，专业性强的厂家。

严把气体灭火零部件进厂、生产、成品出厂检验关，使用户真正用的放心和安心。

气体灭火系统配套的灭火剂瓶组容器阀门材质均应采用冷拉黄铜棒锻压成型，即使长时间存放也不易腐蚀生锈，且开启灵活可靠。锻压后的铜质容器阀内部显微组织结构晶体颗粒形状细小，密度增大，灭火剂容器阀密封性能才长久可靠。克服了使用低成本铸造不锈铁材质加工的容器阀，存在的因铸件在冷却过程中不同的凝固温度和收缩率及杂质，内部和表面易出现一些细小的热裂、疏松、气孔等问题，容器阀密封性能差等重大缺陷。

灭火剂瓶组容器阀门密封口和各零部件连接处，建议采用径向和端面双密封结构，密封材料采用耐腐蚀、耐高温材料，使密封性作用得到双重保护。

灭火剂瓶组气体灭火剂充装工艺不同，则可大大提升了灭火剂瓶组一次性气密性试验合格率达99％以上，有利于灭火剂储瓶不易泄漏，存放周期长，并降低了用户的维修成本和提高了用户的安全保障。各生产企业气体灭火剂充装工艺有较大区别，这一内部技术均保密。

应严把容器阀和灭火剂瓶组气密性试验关。充装后的灭火剂瓶组整体应浸入清水中做气密性试验，应不少于两次，每次试验不应少于10分钟，无任何气泡泄漏为合格。这种浸入清水中检测灭火剂瓶组密封性试验，简单、明了、可靠。目前许多气体厂家不将此灭火剂瓶组全部浸入水中做气密性试验，一般用刷子将肥皂液涂到阀门连接螺纹上，看这些部位是否冒气泡，这种方式很难发现钢瓶是否泄漏，密封性质量很难得到保证。各生产企业气密性试验方法不同，对产品密封性影响巨大，一般尽量选择这一工艺检测方法企业。

气体灭火系统压力表前端杆应设计有开启时双径向密封压力表开关结构，开启压力表开关应操作简単、可靠，压力表与压力表连接螺纹应采用高强度、高精度、高密封性干式美制锥管螺纹或双密封结构，此部件和压力表连接各处密封性能才能更加可靠。

高压连接软管一端连接灭火剂瓶组容器阀出口，另一端与集流管上的液流单向阀相连，起转向连接，输送灭火剂及减少气体释放时引起震动、冲击作用。高压连接软管有两种结构：一种是软管两端是钢结构接头，其中一个接头是90°弯头，挠性软管部分在中间直管部分，该结构高压连接软管高度方向调节量很小，要求冷作焊接件灭火剂储瓶框架高度加工精度高，连接难、费力。将造成连接密封性能差和振动大，灭火剂喷放时泄漏。另一种高压连接软管两端是短距离的不锈钢接头，挠性软管长度可在 X 、 Y 轴两方向任意调节，连接快速、省力，连接密封性能好，整个气体灭火系统设备振动小，灭火系统工作时才能实现密封性好，连接管不脱落。

有管网气体灭火系统启动管道中，应安装低压安全泄漏，也叫低泄高封阀，防止气体启动装置因慢泄漏而造成的系统误启动，有效的确保了产品质量。

灭火设计浓度参数正确选用：

对于七氟丙烷、超细干粉、全氟己酮昂贵灭火药剂灭火设备装置在不同种类场所广泛应用，灭火设计浓度应严格依据有关产品设计、施工与验收国家、行业、团体、省市级地方标准中规定执行，才能确保灭火药剂量准确和足量灭火使用，确保能快速实现灭火。目前，七氟丙烷灭火药剂灭各种类型火灾，灭火设计浓度没有歧义，基本统一一致。而超细干粉灭火药剂灭火设计浓度有一定歧义，差别较大，下文将简要阐述。

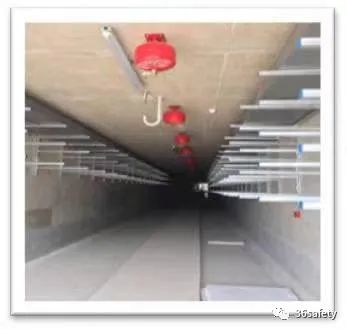

城市地下综合管廊设计采用悬挂式超细干粉灭火装置产品较多、性价比高。目前该产品国家、行业暂没有编制设计、施工、验收规范。许多省级地方规范明确规定，非贮压式超细干粉灭火装置产品在喷射灭火剂过程时，是瞬间小于1秒喷射，由于喷射过程不均匀，严重影响正常灭火效果，经试验证明应增设喷射不均匀补偿系数K3。

贮压式超细干粉灭火装置产品，灭火药剂有效连续喷射时间在3~8秒，喷射时间稳定，灭火效果稳定可靠。

规定非贮压式喷射不均匀补偿系数K3应是贮压式的1.5~2倍，也就是说非贮压悬挂式超细干粉灭火装置产品中使用超细干粉灭火药剂重量应比贮压悬挂式超细干粉灭火装置产品中使用超细干粉灭火药剂，重量多0.5~1倍。

有极少数设计院和生产厂家直接采用生产厂家检验报告中的灭火浓度这一试验参数，这灭火试验参数是小空间试验参数，若采用这参数，火灾将会难扑灭，造成生命财产的巨大损失。

依据国内权威检测机构专家对贮压悬挂式超细干粉灭火装置产品各类火灾大量灭火试验，贮压式超细干粉灭火药剂全淹没灭火设计浓度推荐采用K=0.13kg/m³，较合理和灭火可靠。

目前，各设计院、消防工程公司、产品生产厂家均采用此参数作为扑救A、B、C、E类火灾灭火设计浓度参数。

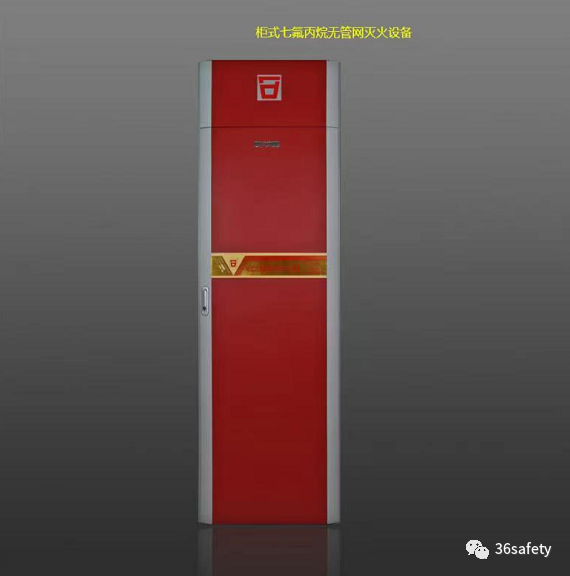

七氟丙烷灭火系统、柜式七氟丙烷灭火装置和悬挂式超细干粉灭火装置三大类产品种类与规格较多，也比较复杂，这里就不赘述了。设计与选型及产品种类规格选择，请搜索网络检索这方面论文和专题文章。如：《悬挂式灭火装置设计、选型与安装使用》、《贮压与非贮压悬挂式超细干粉灭火装置主要区别和灭火设计浓度及计算公式探讨》、《贮压和非贮压悬挂式超细干粉灭火装置特点对比分析》等论文与文章。

悬挂式超细干粉灭火装置项目设计时，各设计院应首先把好超细干粉灭火药剂A、B、C、E类火灾贮压悬挂式超细干粉灭火装置产品灭火设计浓度K=0.13kg/m³这一关，然后应把好非贮压悬挂式超细干粉灭火装置喷射不均匀补偿系数。

K3应是贮压式的1.5~2倍第二关。超细干粉灭火药剂喷射不均匀补偿系数K3，可查阅DGJ32/TJ80-2009《超细干粉灭火系统设计、安装与验收规程》江苏省工程建设标准、DB37《超细干粉灭火系统设计、施工及验收规范》山东省地方标准、DB35福建省地方等规范作为设计依据。

各消防工程公司、监理公司、用户、消防验收监督部门也必须分别把好超细干粉灭火药剂灭火设计浓度K≥0.13kg/m³第一关，再把好对非贮压式应是贮压式1.5~2倍第二关。认真审查超细干粉灭火药剂该项目总重量和灭火装置数量，才能确保生命财产安全可靠。

为了确保七氟丙烷灭火系统、柜式七氟丙烷气体灭火装置、悬挂式超细干粉灭火装置等产品灭火可靠性和预防弄虚作假及用户日常维护、称重检测、维修正常权益，参加该类型消防产品项目应共同把好这最关键第二关措施如下：

（a）各设计院设计七氟丙烷灭火系统（装置）产品项目时，应在“设计及施工说明”中“系统组件技术性能”要求中，明确写入此条款 “七氟丙烷灭火剂瓶组铭牌（贴花纸）上，应标明灭火剂瓶组总重量、空瓶重量、七氟丙烷药剂重量三个重量”。

贮压悬挂式超细干粉灭火装置产品全淹没灭火设计浓度K=0.13kg/m³，非贮压悬挂式超细干粉灭火装置喷射不均匀补偿系数，K3应是贮压式的1.5~2倍。

由中国建筑设计研究院2022年新编的《电气设备机房消防设计与安装》国标图集，将七氟丙烷灭火系统（装置）瓶组贴花纸上，明确规定应标注瓶组总重量、空瓶重量、药剂充装重量。悬挂式超细干粉灭火装置产品明确规定了，非贮压式喷射不均匀补偿系数K3,应是贮压式的1.5~2倍。

（b）七氟丙烷灭火系统、柜式七氟丙烷灭火装置产品在安装前和交用户使用前及消防验收监督检查时，用户、监理公司、消防工程公司、消防验收部门、消防监督部门各方，首先检查七氟丙烷药剂瓶组铭牌（贴花纸）上是否标注永久性灭火剂瓶组总重量W、空瓶重量W1、七氟丙烷药剂充装重量W2三个重量参数，在现场每瓶组称重检测重量，查证是否缺斤少两或有弄虚作假现象存在。这应作为此类消防产品项目安装与使用前最重要第一检查验收项目。

杜绝灭火药剂弄虚作假。

七氟丙烷灭火药剂单价每年随市场变化非常大，单价非常昂贵，一般为50~100元/kg，灭火药剂成本占到整个灭火系统总造价的50%-75%。当前七氟丙烷灭火药剂弄虚作假的主要手段：

一是每瓶组少充装10~30kg，这种缺斤少两作假占主导，若称重检测时，搪塞忽悠药剂泄漏了，但瓶组压力值在绿区内，没有泄露，七氟丙烷灭火药剂充装重量只要短斤少两，将会造成不能灭火，与用水代替七氟丙烷灭火药剂不能灭火性质相同。

二是用水或其他液体或固体代替。

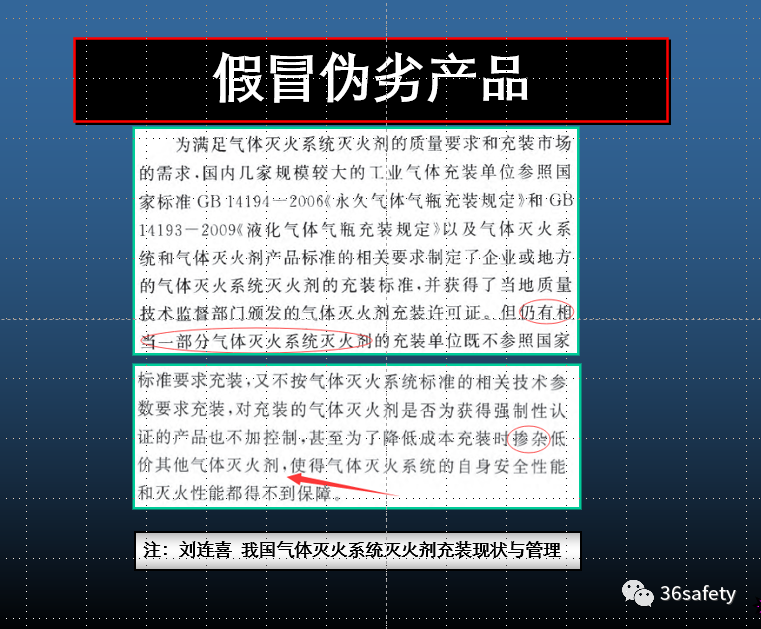

三是收购市场上纯度不高的七氟丙烷灭火药剂或充装不是灭火药剂的氟利昂制冷剂等等。

四是驱动气体氮气重量代替七氟丙烷灭火药剂重量。

五是涂改瓶组贴花纸上药剂相关参数。

六是瓶组贴花纸上药剂相关重要参数与订货合同药剂重量与设计院设计计算药剂重量不一致。

杜绝七氟丙烷灭火药剂弄虚作假简单有效方法：

（a）应采用具有“自愿认证证书”企业的产品；

（b）七氟丙烷灭火剂瓶组贴花纸上应必须同时永久标注钢瓶总重量W、瓶组空瓶重量W1、药剂充装重量W2三个重量参数，可随时接受称重检测和日常维护检查；

（c）七氟丙烷灭火设备现场安装前和交用户使用前，对每瓶组称重检测和必要时可随机抽取1~2瓶灭火药剂样品送有关部门或企业检测。

ABC超细干粉灭火装置产品弄虚作假的主要手段：

一是用普通BC和普通ABC干粉灭火剂代替，因药剂单价相差3倍左右。贮压式ABC超细干粉灭火剂全淹没灭火设计浓度为0.13kg/m3左右，而普通干粉灭火设计浓度应大于0.65kg/m3，相差五倍左右,。

二是采用不合格的超细干粉灭火药剂。

三是钢瓶正常厚度大约为2.4mm左右，则采用1mm左右钢板加工。杜绝使用不合格悬挂式超细干粉灭火装置产品主要手段，与杜绝七氟丙烷气体灭火系统和柜式七氟丙烷灭火装置产品简单有效方法基本相同，这里就不赘述了。

现场检查150升瓶组压力表指针是否在绿区内，压力表指针在绿区内说明无泄漏合格。

现场对每一个150升瓶组称重或随机抽样几瓶组称重，检测瓶组总重量W；某一瓶组为W=256.6Kg。对照该W重量是否与瓶祖贴花纸上瓶组总重量W一致。

部分厂家瓶组贴花纸上若没有标注瓶组总重量W，属不正常现象，有意造成不能随机现场称重检测，有作假嫌疑，出现这种现象，应停止称重检查验收。

现场称重检测每瓶组总重量W后，查看该瓶组贴花纸上瓶组空瓶重量W1和七氟丙烷灭火药剂充装重量W2，采用W=W1+W2+W3（驱动气体氮气）计算，也就是说W≥W1+W2。W3重量，柜机约占W2的1%-3.7%重量，有管网约占W2的4.4%~7.1%。以150升有管网瓶组案例重量计算公式为，W=W1+W2+W3，则W=256.6Kg；W1=128.6Kg；W2=122Kg；W3=6Kg。仅供参考。

若瓶组贴花纸上没有同时提供瓶组总重量W、瓶组空瓶重量W1、灭火药剂充装重量W2三个重量参数，将无法称重检查与验收，属不正常现象，无法验证瓶组内充装了多少七氟丙烷灭火药剂，应停止称重检查和验收，并要求生产企业立即提供这批次这三个重量参数。瓶组内七氟丙烷灭火药剂可请有关检测部门，随机抽取检测、药剂检测费不贵。

依据设计院该项目设计技术图纸规定灭火药剂重量W2和本文章第三，5段中瓶组空瓶重量W1对应重量值，现场称重验证灭火药剂是否弄虚作假和短斤少两，做出初步预判。

包装箱应采用出口包装箱，又名：出口木包装箱，出口木箱，胶合板箱，免熏蒸包装箱等。绝对不能采用普通的木包装箱，不然无法通关。

包装箱上的唛头应包含以下内容：

①收货人或买方名称的英文缩写字母或简称；

②参考号，如运单号、订单号或发票号；

③目的地名称；

④货物件数。

包装箱应进行防潮处理，在包装箱的内壁应装订防潮膜，并放置一定数量的干燥剂。

包装箱应做防碰撞处理，在包装箱的内壁放置防碰撞塑料发泡板，箱内各零部件应放整齐，各零部件之间应采用塑料发泡板隔离、塞紧。每一个灭火剂瓶组应用2~3根打包带固定在包装箱底部上，防止运输过程中滚动和碰撞。

每个包装箱内应放置产品装箱单，注明箱内零部件名称、规格型号、数量等。

每个包装箱底部应有托架，以方便装车与转运。

对于钢管等不能采用包装箱包装的超长零部件，可以采用码垛的方式进行包装。堆码一定要整齐，底部应有托架，方便叉车等搬运设备转运，每隔2米左右用钢带打包固定，防止钢管散掉。
