COLTRACO Permaflow 外夹固定式超声波流量计
Permaflow®是一种固定式、夹持式超声波传输时间流量和热量计，用于测量气体/固体含量低于10%的液体的流速。它由市电供电，设计用于全天候监测，在理想条件下精确到测量值的+/-0.5%。
P/N: 3578010-FLOW
卡箍式固定式超声波流量计
Permaflow®固定超声波传输时间流量计已在ISO 17025实验室进行了测试和校准，能够满足真实流速+/-0.5%的精度。我们致力于提供最高质量的仪器，采用英国优质材料制造，并通过我们独特的研发地位在全球市场上保持竞争力。
Permaflow测量的不同类型的流量为：
体积流速：如升/小时（l/h）或加仑/分钟（gpm）等。
质量流速：如千克/小时（kg/h）等。
热量或能量流量：例如千瓦时（kWh）或英国热量单位（BTU）
所有测量值都可以单独相加，从而为您提供在特定测量会话中测量的总流量。
该系统接受PT100温度计输入，允许同时监测液体的温度。可以安装两个PT100温度计来监测供应和返回温度，这些温度通常用于加热和制冷效率计算。该系统以各种测量单位（公制和英制选项可用）显示测量值，例如流量的升/小时（l/h）和加仑/分钟（gpm），能量和热量的千瓦时（kWh）和英国热量单位（BTU）。
该系统采用模块化I/O模块构建，有一系列不同的选项可供选择，让您只需选择所需内容即可节省成本和金钱。它配备了USB和RS232作为串行通信的标准，以及16MB的内部存储器，能够记录超过90000次测量。它能够在内部保存测量值，以便稍后导出到PC，或将数据流直接从系统保存到PC。为了帮助实现可靠的测量，该系统配备了用于信号诊断的内置示波器，可帮助您在设置过程中执行可靠的测量。
与我们的竞争对手相比，Permaflow®的一些关键优势：
构建质量：我们的超声波流量传感器使用特殊的复合材料制成，以优化超声波传输。
内置示波器：所有设备都配有内置示波器，用于信号诊断，帮助您在设置过程中进行可靠的测量
PT100温度计输入：它具有独特的能力，可以结合PT100温度计的输入，因此热量测量可以与体积流速一起监测。
热量测量能力：由于其PT100温度计输入集成，例如，当Permaflow®安装在热网或建筑物中时，它能够通过记录加热或冷却水的流速来帮助遵守规定，供应和返回温度，并计算加热和冷却流体所涉及的热能，以给出能量消耗的概念（例如以kWh或BTU单位等）
数据记录和通信就绪：使用内置USB和RS232作为标准连接到PC，所有测量都可以记录在其16 MB内置内存中
ISO 17025校准：我们可以选择包括ISO 17025标定证书来验证您的装置的准确性，我们与英国一家已建立的ISO 17025流量实验室密切合作，以确保我们的设备满足您的要求
我们的一些主要规格（请参阅下面的技术规格以了解完整的明细）：
管道工程DN15–DN 2500
适用于大多数清洁液体
适用于各种管道材料
在理想条件下精确到+/-0.5%
测量0.01 m/s至25m/s之间的流速
分辨率0.25mm/s
重复性为测量值的0.15%
主装置额定IP65
传感器等级IP66
传感器温度范围为-20°C至+150°C
包括数据记录功能–所有测量值都可以记录在16 MB的内部内存中
标准配置USB和RS232通信
管道、流体和衬里材料的大型内部数据库（流体为19+，管道和衬里材料为23+）
选择无创超声传输时间技术而非在线流量测量技术的主要优点：
因此，不存在安装成本，如钻入管道，也不存在管网停机时间
提供全天候流量监测和可定制警报选项
由于不与被测流体接触，因此整个管网中没有压力损失的风险
如上所述，流体不会损坏流量计，与与与流体接触并有被加压流动流体损坏的风险的内联流量计相比，这可能有助于延长寿命和降低维护成本
Permaflow®可以壁挂式/固定式安装，以实现稳定整洁的安装，使显示和测量在各种房间条件下都能清晰可见.

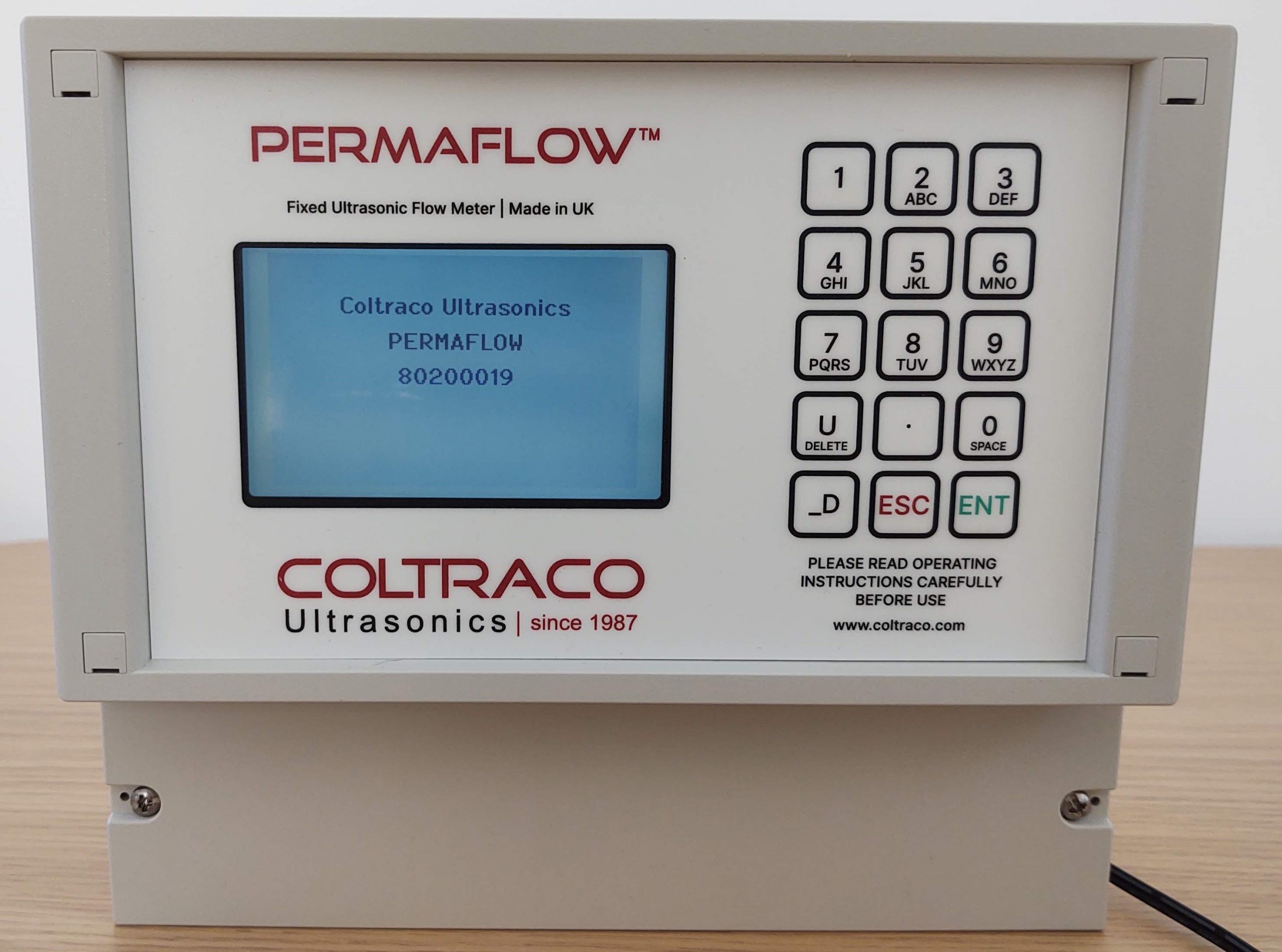

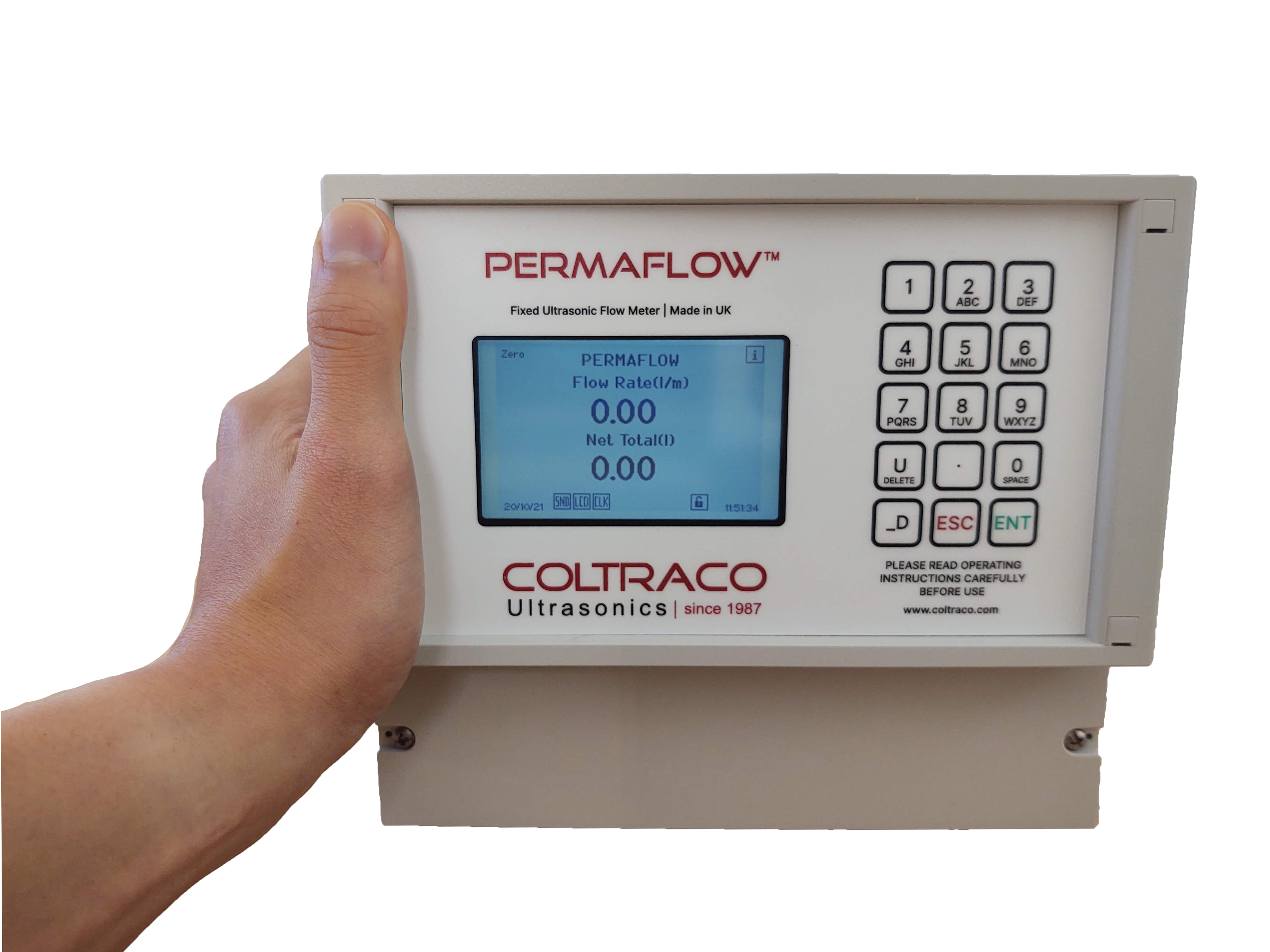

Permaflow®主机 （包括RS232和USB通信）：主电子单元
主电源：向主机提供12V–36V直流电（适用于100V–240V的主交流电源）

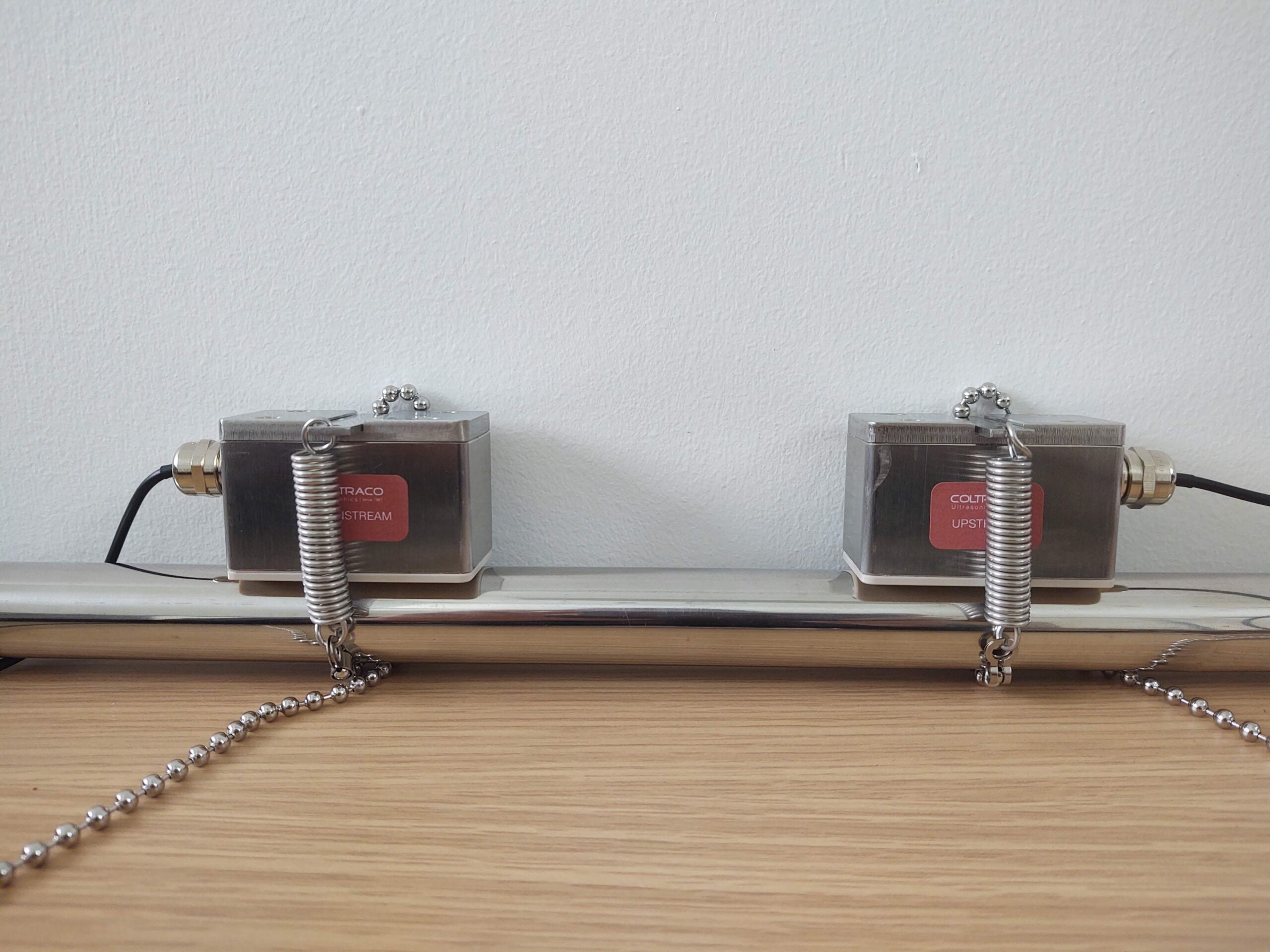

成对 管道用标准传感器（型号DM10）DN15:DN700，带3m长电缆（一套2个）-紧凑型超声波流量测量传感器
一对 适合您的管道尺寸的Jubilee夹子（一套2个）：坚固的金属带适用于更永久的传感器固定装置
USB电缆：用于将Permaflow®连接到您的电脑，以便直接下载或导出记录的数据
卷尺：用于在设置过程中测量流量测量传感器之间的距离
超声波 耦合剂：用于确保传感器和管壁之间的良好接触
用户手册：包含有关仪器功能和如何使用的更多信息
安装手册：包含关于如何在管道上安装流量测量传感器的进一步指南
校准证书：作为装置在发货前经过测试并显示工作的证据.
|
Technical Specification |
|---|
| Dimensions |
|
| Pipe Diameter Range |
Standard Sensor (Model No. DM10): |
| Liquid Types |
Most clean liquids with gas/solids less than 10% volume (built-in database over 19+ liquids) |
| Accuracy |
+/- 0.5% of measured value under ideal conditions |
| Flow Velocity |
0.01m/s – 25 m/s |
| Resolution |
0.25 mm/s |
| Repeatability |
0.15% of measured value |
| Turn Down Ratio |
1/100 |
| Measurement Rate |
1 Hz as standard |
| Measurement Units |
Flow Velocity (m/s), Volumetric Flow Rate, Mass Flow Rate, Energy Flow Rate / Heat Quantity, Volume, Mass, Energy – also suitable for heat metering applications |
| Display |
Full 240 x 160 pixel graphics with backlight |
| Additional Features |
Signal oscilloscope for sensor positing and diagnostics |
| Datalogging and Communication |
|
| Optional Plug-in Modules |
|
| Power Supply |
2V – 36V DC configurations at 10W, DC PSU supplied as standard (suitable for mains AC power 100V – 240V) |
| Operating Temperature |
|
| IP Rating |
|
| Sensor Dimensions |
|
| Sensor Material |
|
| Cable Length |
3.0m as standard (additional lengths available upon request) |
| Certifications |
CE, Coltraco is ISO 9001:2015 and ISO 14001 approved |
| Warranty |
|
